当前位置:首页 > 产品中心 > 产品详情: 智心系列燃气壁挂炉(黑玻璃款老款)


智心系列燃气壁挂炉(黑玻璃款老款)


L1PB20-LDE停产 L1PB24-LDE停产 L1PB28-LDE停产



联系方式
400-090-7978
地 址:
山东省淄博市临淄区齐陵路2号
电话:0533-7080988
传真:0533-7089578
邮 箱:
liudian@sdliudian.com
网址:www.sdliudian.com
售后服务
电 话:
0533-7080988
邮 箱:
liudian@sdliudian.com


产品功能

强制平衡式,采用全封闭燃烧室

精心研发一体式热交换器,热效率可达90%以上

微电脑全自动控制,无需专人管理,省力又省心

双重密封结构,燃烧室及燃气炉安全密封

采用欧洲设计技术,采暖、生活热水两用

风压、防干烧等多重安全保护

节能安全防冻设计多一重安全保护


规格参数

最大热输入(KW):18~32

供暖面积(m2):60~320

同轴烟尺寸:外管φ100,内管φ60

包装尺寸:720*410*265mm

机身尺寸:740*410*305mm


额定电功率(w):110~130

器具防水等级:IPX4D

能效等级:二级

最小水流量(Kg/min):2.5

排气方式:强制排气

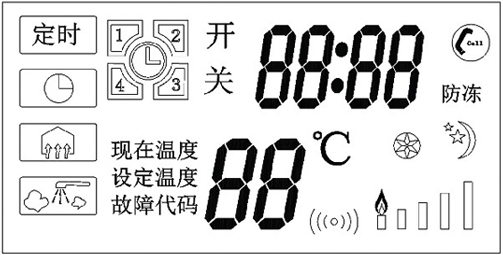

控制面板

1.开/关键:当系统处于非关机和无故障状态下,面板为非设置状态时,按压“开/关”键,可以切换冬/夏模式。在有故障状态下,操作此按键作故障消除作用。

2.设置键:  1.夏天状态下操作设置键,进入时钟调节模式;

2.冬天采暖状态下操作设置键。进去四段定时的设置状态。

3.上调键:设置工作温度或系统参数往上调节。在设置定时段里可循环选择。

4.下调键:设置工作温度或系统参数往下调节。在设置定时段里可循环选择。

5.冬天模式图标:代表系统处于冬天供暖模式下。

6.夏天模式图标:代表系统处于夏天洗浴模式下。


产品主要技术参数

型号 L1PB20-LD L1PB24-LD L1PB26-LD L1PB28-LD L1PB32-LD Unit
输入功率 20 24 26 28 32 KW
输出功率 18 21.6 23.4 25.2 28 .8 KW
热效率 90.2 90.2 90.2 90.2 90.2 %
工作压力范围 0.1-0.3/1-3 Mpa/bar
最大工作温度 80 80 80 80 80
可调节工作温度范围 30-80 30-80 30-80 30-80 30-80
地暖模式工作温度范围 30-60 30-60 30-60 30-60 30-60
膨胀水箱容积 6 6 6 6 6 L
供暖面积范围(推荐) 60-180 80-220 100-240 120-260 140-320 m3
水泵扬程 6 6 6 6 6 m
最大工作压力 0.8/8 0.8/8 0.8/8 0.8/8 0.8/8 Mpa/bar
最小工作压力 0.04/0.4 0.04/0.4 0.04/0.4 0.04/0.4 0.04/0.4 Mpa/bar
热水产率 △t=25℃ 10 12 13 14 16 Kg/min
产品外形尺寸 720*410*265 720*410*265 740*410*335 740*410*335 740*410*335 mm
产品净重 38 38 38 38 38 Kg
气源种类及气压 天然气:2000 ,液化气:2800,人工煤气:1000 Pa
耗气量(天然气) 0.7-1.7 0.8-1.9 0.9-2.0 1.0-2.1 1.0-2.4 m3/h
功率 110 110 110 110 110 W
使用电源 -220V/50Hz -220V/50Hz -220V/50Hz -220V/50Hz -220V/50Hz
